Гидравлические натяжители шпилек BAIER серии ST

Описание

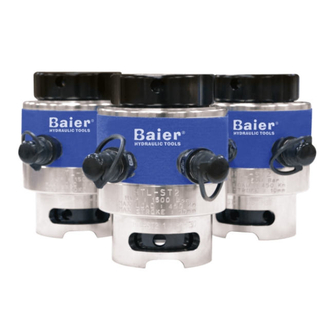

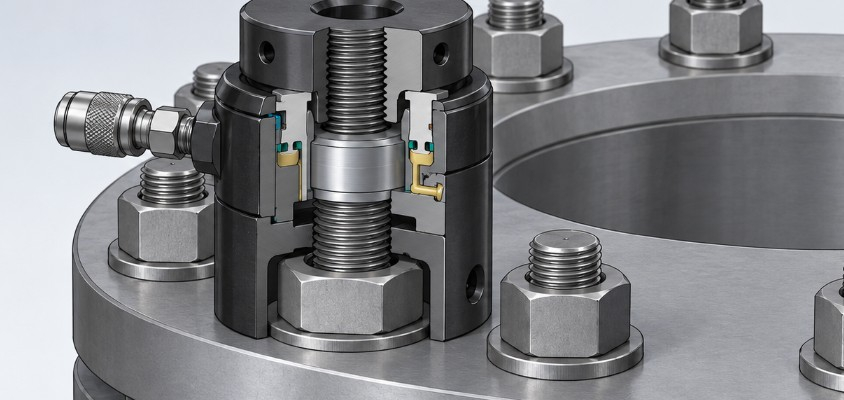

Гидравлические натяжители (шпильконатяжители) серии ST — тензорные домкраты для предварительного или окончательного натяжения шпилек и болтов. Инструмент создаёт осевое усилие, растягивая шпильку, после чего гайку доворачивают до прилегания к опорной поверхности.

Серия ST может быть изготовлена под требуемый размер крепежа с максимальным усилием до 6000 кН. Стандартная линейка рассчитана на резьбовые соединения M24–M100 и включает модели с максимальным усилием от 280 до 3200 кН. Максимальное гидравлическое давление стандартной линейки — 1500 бар, ход поршня — 10 мм.

Один типоразмер домкрата может применяться для разных размеров крепежа путём замены резьбовой головки натяжителя.

Особенности

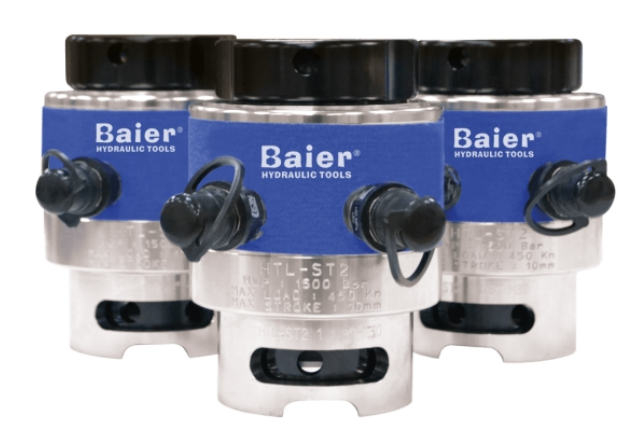

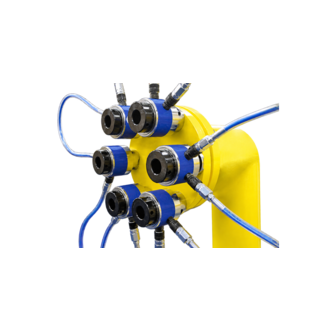

• Два гидравлических порта позволяют объединять несколько натяжителей в одну систему для одновременной работы
• Матовое антискользящее покрытие улучшает сцепление при работе с инструментом
• Один типоразмер натяжителя применяется для нескольких размеров резьбы с соответствующими резьбовыми втулками
• Резьбовая втулка навинчивается вручную без дополнительного инструмента
• Диапазон метрических резьб стандартной линейки — M24–M100
• Ход поршня — 10 мм
• Требуемое выступание шпильки над гайкой — один диаметр шпильки
• Максимальное давление — 1500 бар (150 МПа)
• Возможно применение под водой для затяжки резьбовых соединений на буровых платформах и т.п.

Принцип работы

Натяжитель создаёт предварительное усилие за счёт осевого растяжения шпильки. Гайку доворачивают при сохранённом гидравлическом давлении, затем давление сбрасывают.

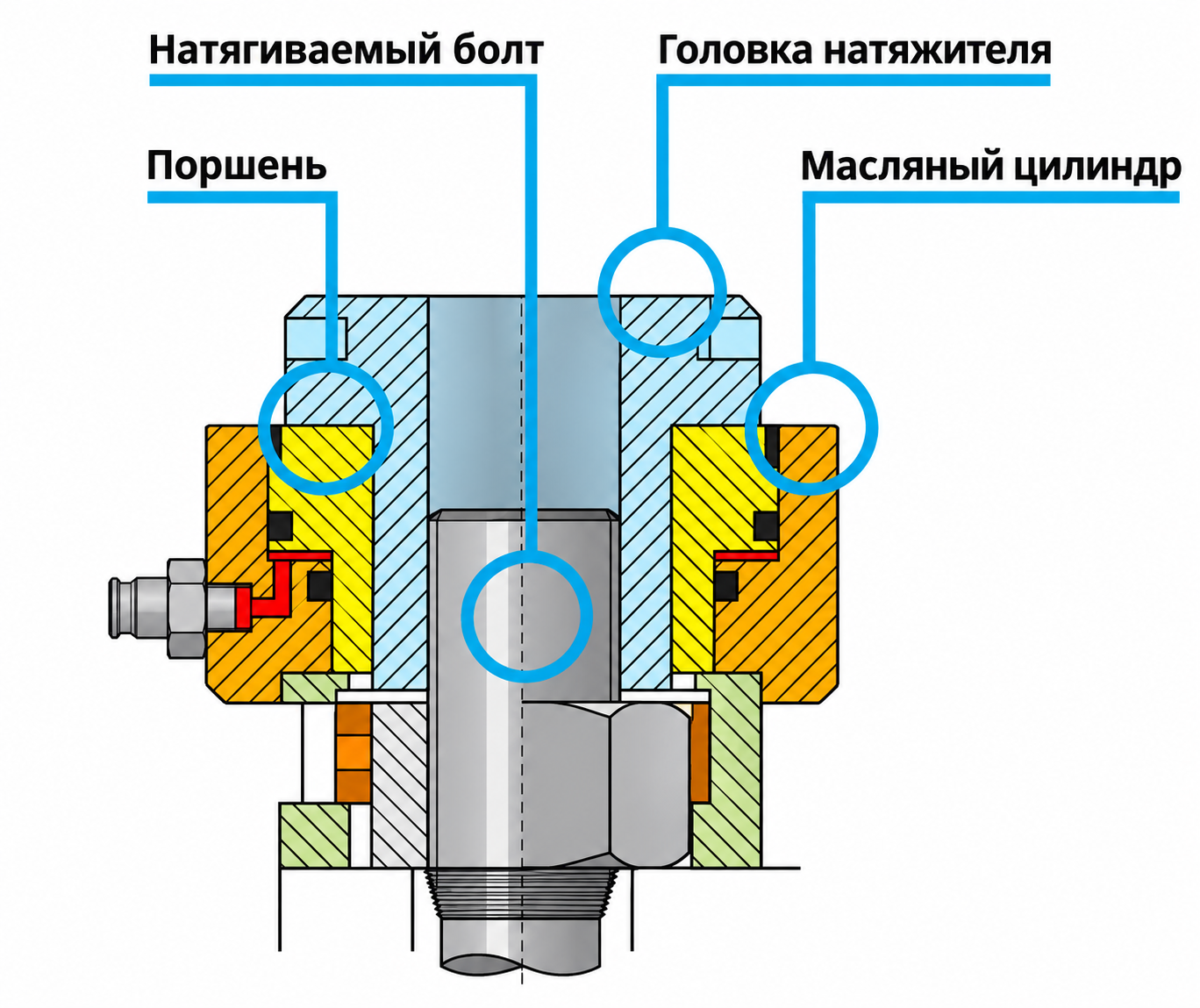

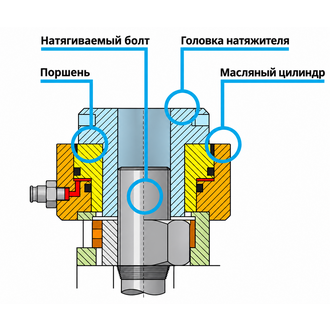

1. Установка натяжителя

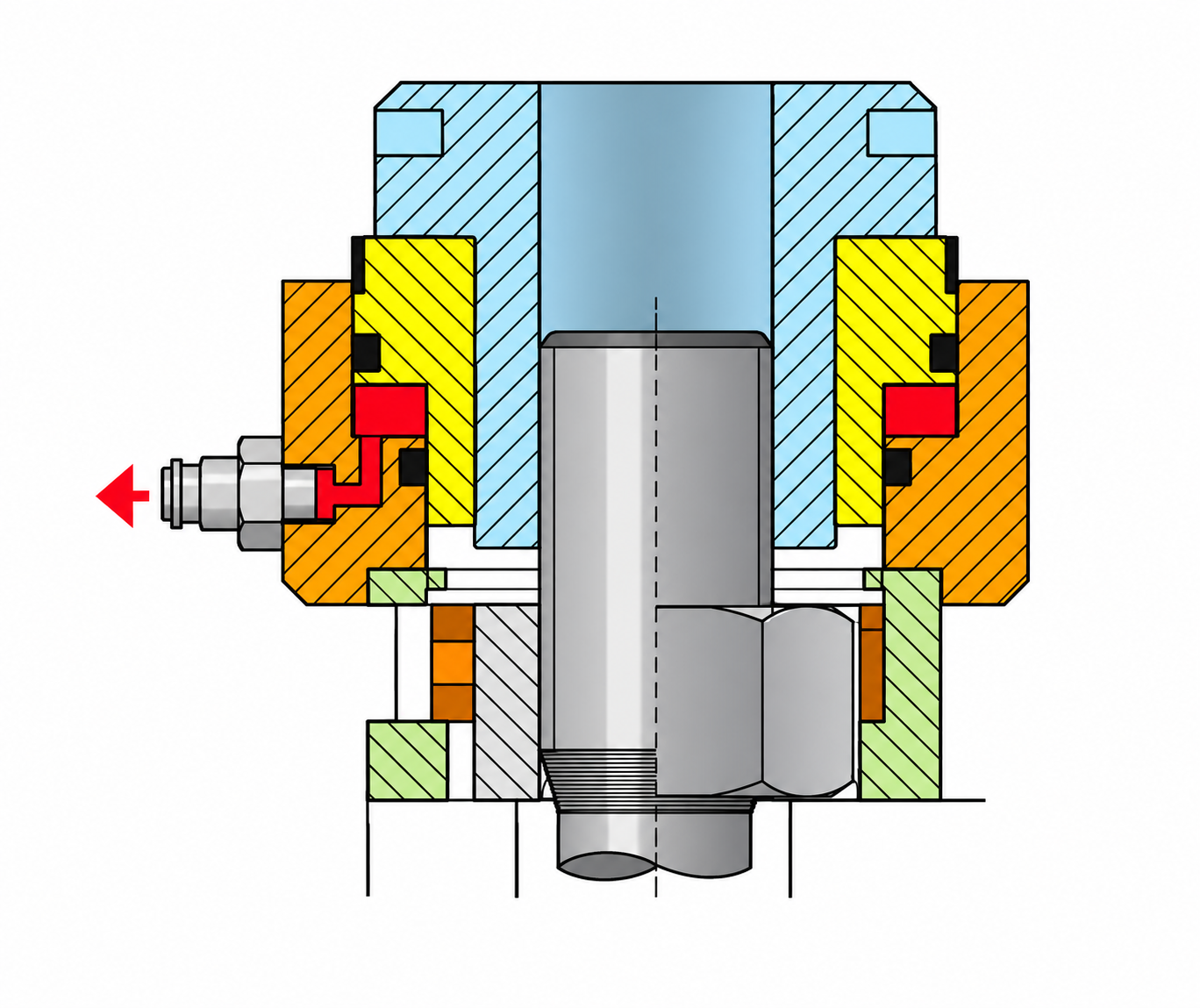

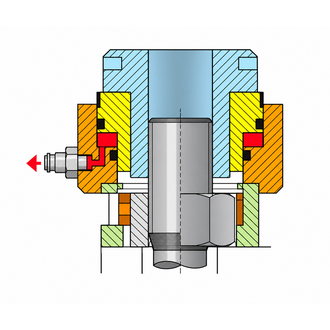

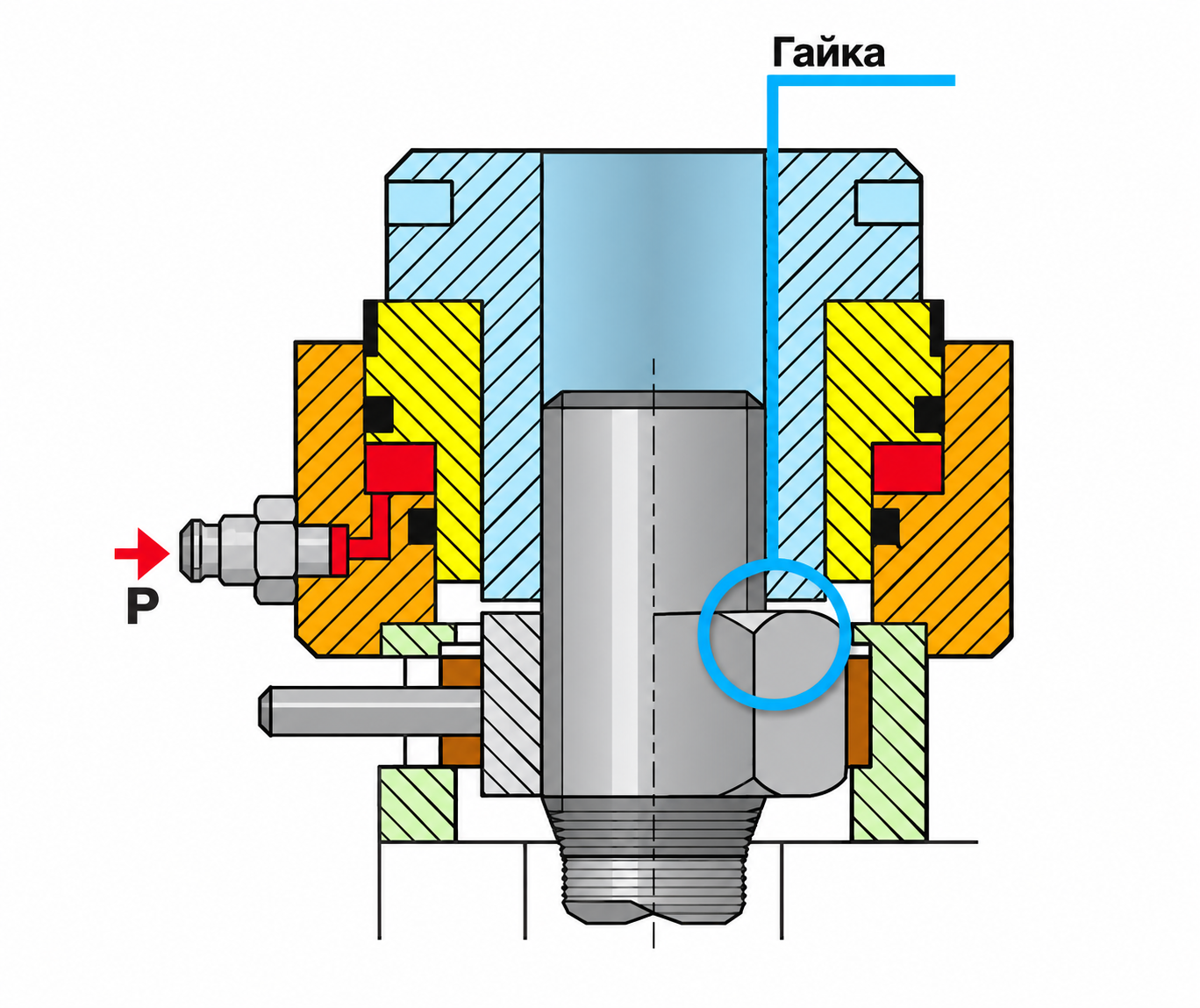

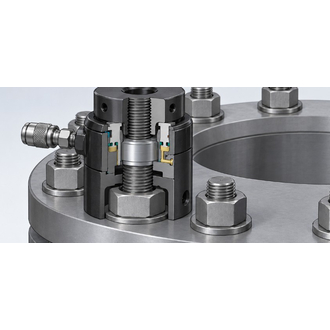

Натяжитель устанавливают на соединение, а резьбовую втулку навинчивают на выступающую часть шпильки. При подаче гидравлического давления поршень начинает перемещаться, создавая осевое усилие растяжения.

2. Натяжение шпильки

Под действием осевого усилия шпилька упруго удлиняется, а соединяемые детали сжимаются через опору натяжителя. Между гайкой и опорной поверхностью появляется зазор. Давление повышают до расчётного значения.

3. Доворот гайки и сброс давления

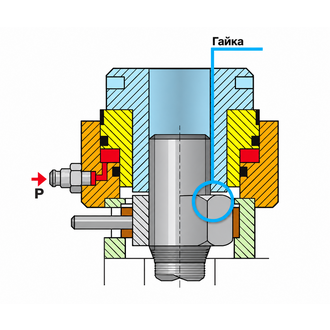

При сохранённом давлении гайку доворачивают рычагом до прилегания к опорной поверхности. После сброса давления нагрузка передаётся на гайку, и соединение остаётся стянутым. Натяжитель снимают.

После сброса давления остаточное усилие в шпильке ниже усилия, созданного натяжителем. Это учитывают при выборе расчётного давления.

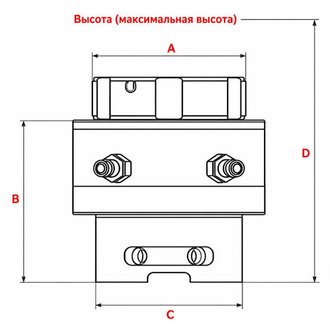

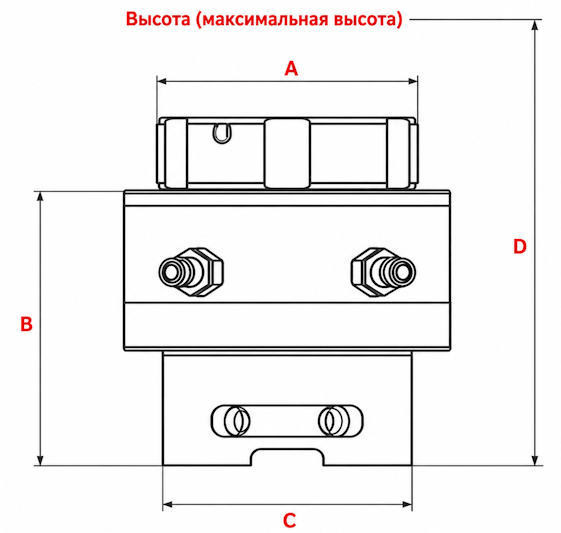

Стандартная линейка натяжителей серии ST

Индивидуальное производство под вашу задачу

ООО «Центр Инструмента» совместно с Baier Hydraulic проектирует и изготавливает тензорные домкраты серии ST под вашу конкретную потребность — с учётом ограничений по габаритам, нестандартной резьбы и условий установки.

Возможно изготовление натяжителей с усилием до 6000 кН, а также подбор полной системы синхронного натяжения: домкратов, насосной станции, рукавов высокого давления, соединительной арматуры и средств контроля давления.

Наши сервисные центры на территории РФ обеспечивают обслуживание оборудования. Мы проводим обучение работе с тензорными домкратами и обеспечиваем всем необходимым для выполнения работ со сверхвысоким давлением.

Для проработки решения направьте чертёж узла, размер и шаг резьбы, требуемое усилие натяжения, выступание шпильки над гайкой и размеры доступного пространства.
