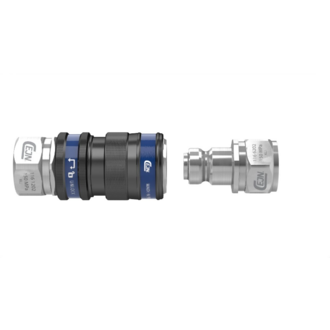

Быстроразъёмное соединение CEJN Series 116 (150 MPa)

Series 116 — быстроразъёмные соединения сверхвысокого давления для гидравлических систем с рабочим давлением до 150 МПа (1500 бар). Серия предназначена для подключения гидравлических насосов, цилиндров, домкратов и другого оборудования высокого давления, где требуются надёжность, безопасность и чистое соединение без подтеканий.

Характеристики полного комплекта

Общие характеристики комплекта

Серия	Series 116, 150 MPa
Тип соединения	G 1/4"
Номинальный диаметр потока	2.5 мм
Максимальный расход масла	6 л/мин
Минимальное давление разрыва	300 MPa
Максимальное рабочее давление	150 MPa (1500 bar)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

Применение

• Использования с гидравлическими цилиндрами, тензорными домкратами, системах гидрораспора и с прочим гидравлическим инструментом с давлением до 1500 бар

Муфта

Муфта быстрого соединения предназначена для безопасного подключения гидравлических линий высокого давления. Оснащена предохранительной блокировкой, которая снижает риск случайного отсоединения в процессе работы.

Характеристики муфты

Артикул	101161202
Категория	Муфта с предохранительной блокировкой
Исполнение	Внутренняя резьба
Метод уплотнения	CMS
Описание уплотнения	CMS = металлическое уплотнение CEJN. Конус 120° на муфте соединяется с конусом 100° на штуцере.
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	G 1/4"
Длина	61.3 мм
Диаметр	28 мм
Размер под ключ	24 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	6 л/мин
Максимальное рабочее давление	150 MPa (1500 bar)
Минимальное давление разрыва	300 MPa
Минимальная температура	-30°C (-19°F)
Максимальная температура	100°C (215°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

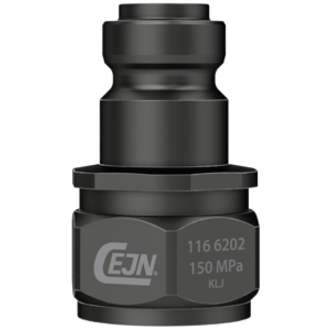

Штуцер

Штуцер предназначен для соединения с муфтой серии 116 и обеспечивает надёжную герметичную передачу давления в гидравлических системах сверхвысокого давления.

Характеристики штуцера

Артикул	101166202
Категория	Штуцер
Исполнение	Внутренняя резьба
Метод уплотнения	CMS
Описание уплотнения	CMS = металлическое уплотнение CEJN. Конус 120° на муфте соединяется с конусом 100° на штуцере.
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	G 1/4"
Длина	38 мм
Диаметр	25.4 мм
Размер под ключ	22 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	6 л/мин
Максимальное рабочее давление	150 MPa (1500 bar)
Минимальное давление разрыва	300 MPa
Минимальная температура	-30°C (-22°F)
Максимальная температура	100°C (212°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

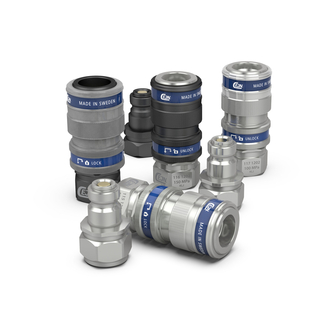

Описание серии

Series 116, 150 MPa

Гидравлические быстроразъёмные соединения серии 116 для сверхвысокого давления удобны в работе, безопасны и надёжны. Быстроразъёмные соединения доступны как в стандартном исполнении, так и в исполнении с плоским торцом. Серия 116 представляет собой безкапельные соединения, обеспечивающие чистое подключение и отключение, что защищает как окружающую среду, так и целостность гидравлического контура.

Предохранительная блокировка входит в стандартную комплектацию и обеспечивает дополнительный уровень безопасности, исключая риск случайного отсоединения. Высокая производительность и прочная конструкция при небольших наружных габаритах делают эту серию подходящим решением для широкого круга задач.

Дополнительно доступно поворотное соединение 90° для работы в ограниченном пространстве. Муфты и штуцеры также доступны в исполнении из нержавеющей стали для эксплуатации в агрессивных и коррозионных средах. Пластиковые пылезащитные колпачки входят в стандартную комплектацию как для муфт, так и для штуцеров. Они увеличивают срок службы муфт, штуцеров и всей гидравлической системы. По запросу также доступны алюминиевые пылезащитные колпачки.
