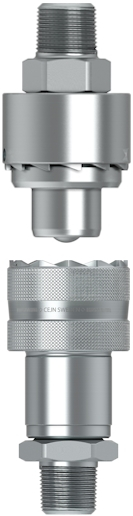

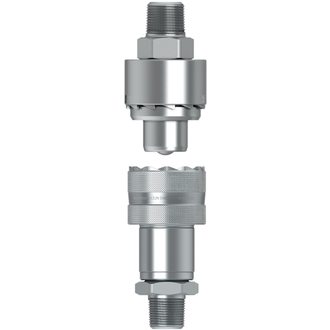

Быстроразъёмное соединение CEJN Series 232, DN6.3

Series 232 — прочные быстроразъёмные соединения с винтовым подключением, рассчитанные на работу в тяжёлых условиях. Серия подходит для гидравлических систем, где важны высокая пропускная способность, устойчивость к вибрациям и надёжная фиксация соединения.

Характеристики полного комплекта

Общие характеристики комплекта

Серия	Series 232, DN6.3
Тип соединения	NPT 1/4"
Номинальный диаметр потока	6.3 мм
Максимальный расход масла	16.1 л/мин
Минимальное давление разрыва	2200 бар (220 МПа)
Максимальное рабочее давление	720 бар (72 МПа)
Основной материал	Сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

Применение

• Использования с гидравлическими гайковертами, гидравлическими цилиндрами и с прочим гидравлическим инструментом с давлением до 720 бар

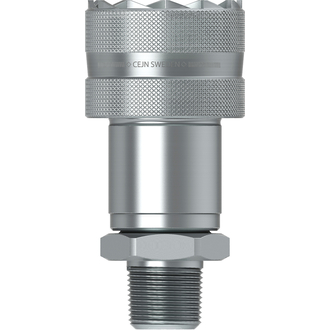

Муфта

Муфта с фиксацией зубчатым замком обеспечивает надёжное винтовое соединение и повышенную устойчивость к вибрациям. Такое исполнение снижает риск случайного откручивания при эксплуатации оборудования под нагрузкой.

Характеристики муфты

Артикул	102321492
Категория	Муфта с зубчатой блокировкой
Исполнение	Наружная резьба
Тип соединения	Винтовое подключение
Присоединение	NPT 1/4"
Длина	60 мм
Диаметр	29 мм
Размер под ключ	21 мм
Рекомендуемый момент затяжки	50–60 Нм
Номинальный диаметр потока	6.3 мм
Расход масла	16.1 л/мин
Максимальное рабочее давление	720 бар (72 МПа)
Минимальное давление разрыва	2200 бар (220 МПа)
Минимальная температура	-30°C (-19°F)
Максимальная температура	100°C (215°F)
Основной материал	Сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

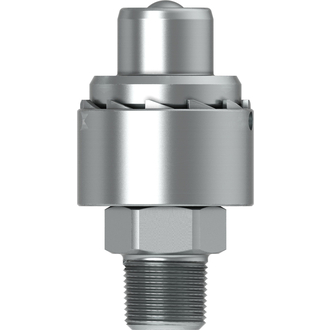

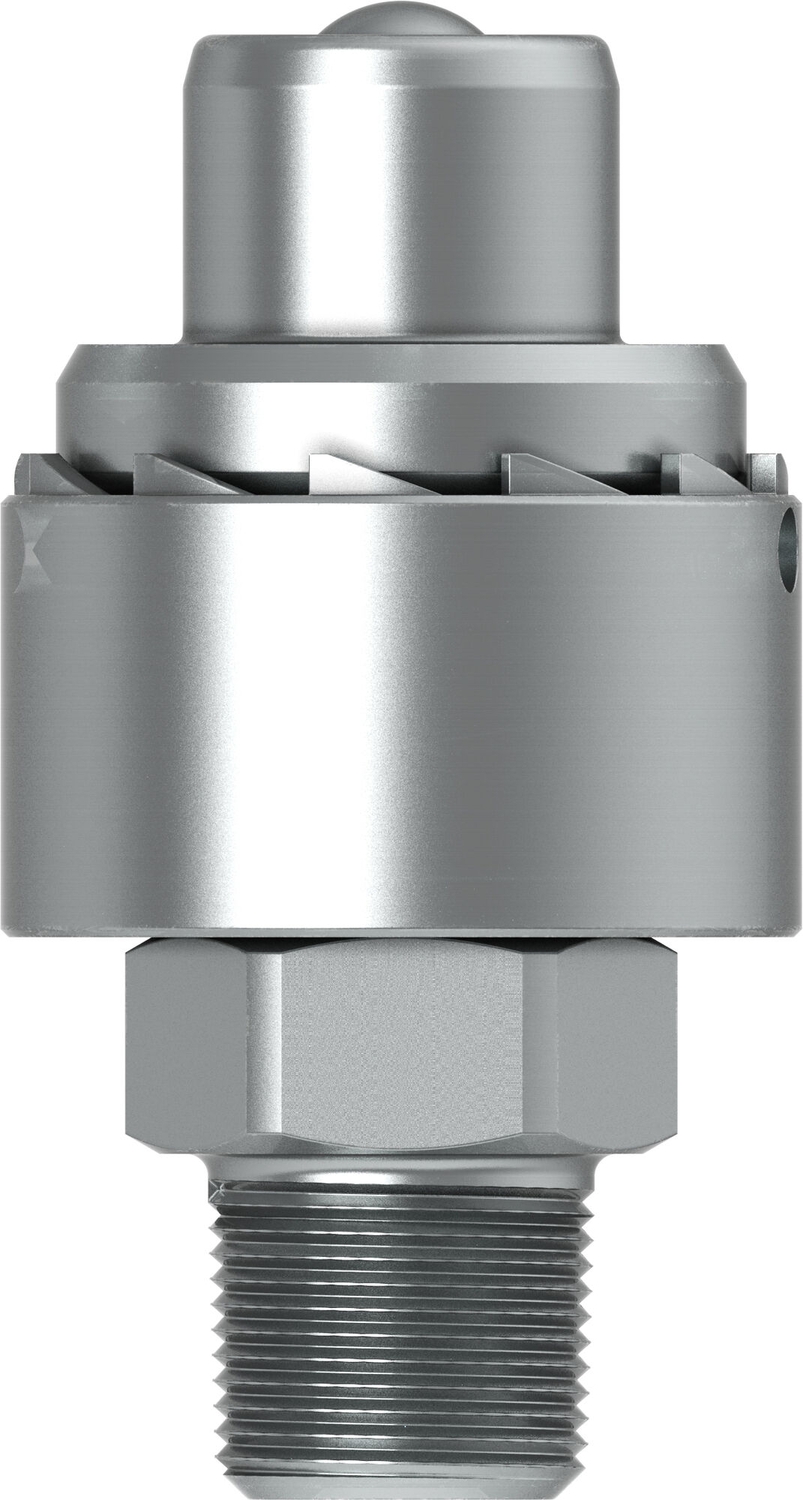

Штуцер

Штуцер с зубчатой блокировкой предназначен для работы в паре с муфтой серии 232 и обеспечивает прочное винтовое соединение с высокой стойкостью к вибрационным нагрузкам.

Характеристики штуцера

Артикул	102326492
Категория	Штуцер с зубчатой блокировкой
Исполнение	Наружная резьба
Тип соединения	Винтовое подключение
Присоединение	NPT 1/4"
Длина	54.2 мм
Диаметр	29 мм
Размер под ключ	18 мм
Рекомендуемый момент затяжки	50–60 Нм
Номинальный диаметр потока	6.3 мм
Расход масла	16.1 л/мин
Максимальное рабочее давление	720 бар (72 МПа)
Минимальное давление разрыва	2200 бар (220 МПа)
Минимальная температура	-30°C (-19°F)
Максимальная температура	100°C (215°F)
Основной материал	Сталь
Поверхностная обработка	Цинк
Материал уплотнения	NBR

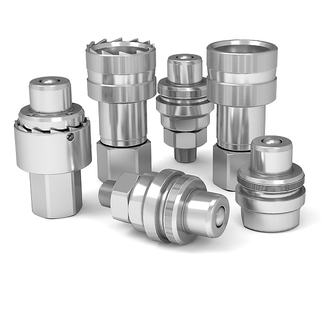

Описание серии

Series 232, DN6.3

Серия 232 представляет собой линейку прочных быстроразъёмных соединений с винтовым подключением. Соединения также доступны с функцией зубчатой блокировки для повышения стойкости к вибрациям. Соответствие стандарту ISO 14540 обеспечивает полную взаимозаменяемость с изделиями других производителей, выполненными по тому же стандарту.

Высокая пропускная способность, высокое качество изготовления и способность выдерживать тяжёлые условия эксплуатации делают эту серию отличным решением для широкого круга задач. Благодаря функции зубчатой блокировки соединение становится более устойчивым к вибрациям, что помогает минимизировать риск случайного откручивания и дорогостоящих простоев оборудования.
