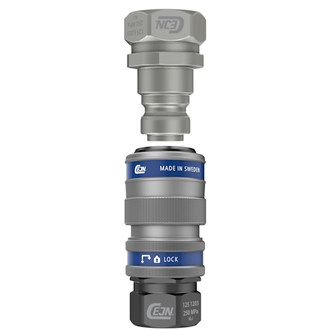

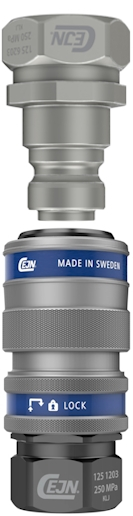

Быстроразъёмное соединение CEJNG 1/4" 2500 бар (250 МПа) Series 125, 2500 бар (250 МПа)

Series 125 — компактные быстроразъёмные соединения сверхвысокого давления, предназначенные для работы в гидравлических системах с рабочим давлением до 250 MPa (2500 bar). Серия подходит для болтовых натяжителей, съёмников подшипников и другого оборудования, где важны надёжность, безопасность и минимальные наружные габариты.

Характеристики полного комплекта

Общие характеристики комплекта

Серия	Series 125, 250 MPa
Тип соединения	G 1/4"
Номинальный диаметр потока	2.5 мм
Максимальный расход масла	5.8 л/мин
Минимальное давление разрыва	5000 бар (500 МПа)
Максимальное рабочее давление	2500 бар (250 МПа)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк-никель
Материал уплотнения	NBR

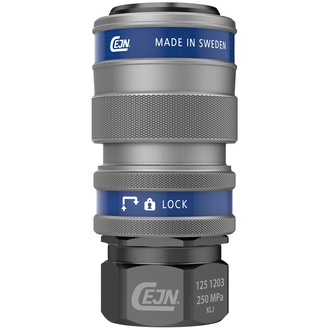

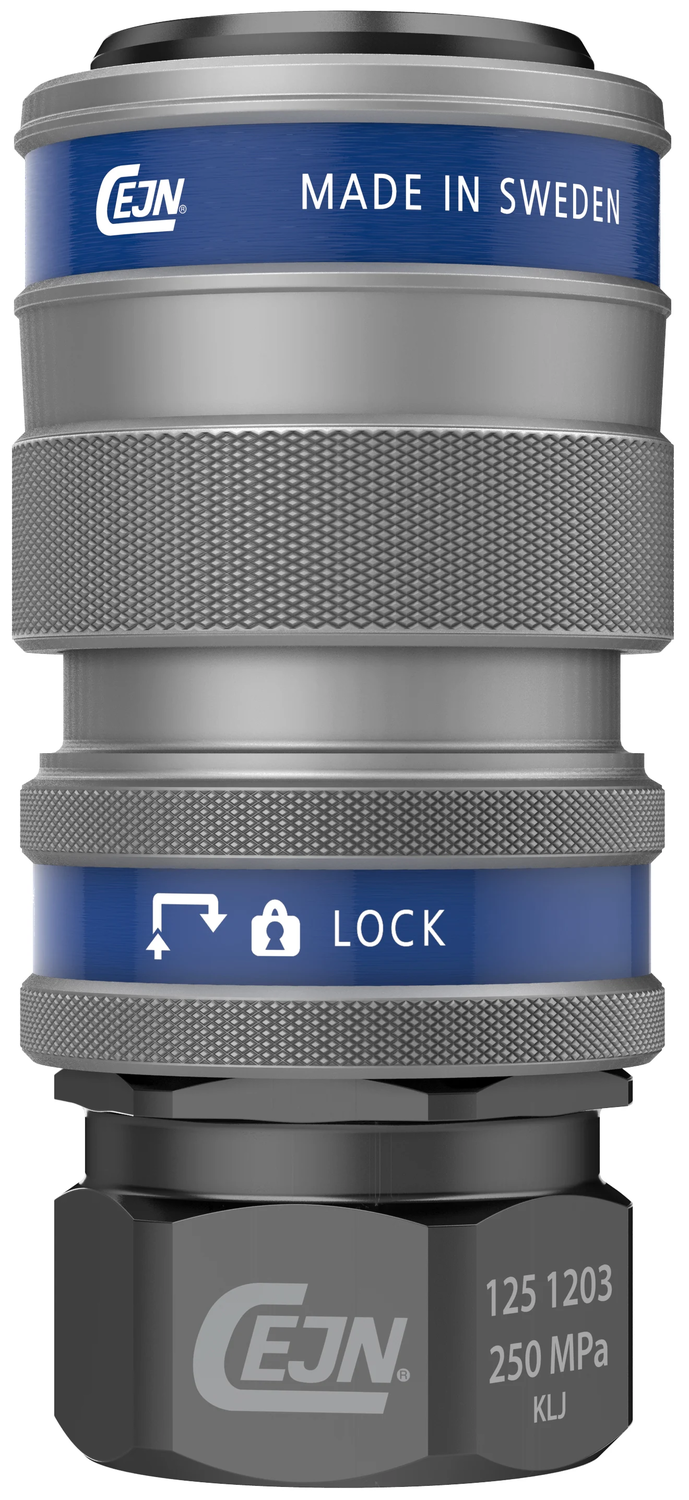

Муфта

Муфта с предохранительной блокировкой обеспечивает безопасное подключение гидравлических линий сверхвысокого давления. Конструкция с безкапельным соединением и разъединением помогает сохранить чистоту системы и снижает риск случайного отсоединения.

Характеристики муфты

Артикул	101251203
Категория	Муфта с предохранительной блокировкой
Исполнение	Внутренняя резьба
Метод уплотнения	CMS
Описание уплотнения	CMS = металлическое уплотнение CEJN. Конус 120° на муфте соединяется с конусом 100° на штуцере.
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	G 1/4"
Длина	64.3 мм
Диаметр	30 мм
Размер под ключ	24 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	5.8 л/мин
Максимальное рабочее давление	2500 бар (250 МПа)
Минимальное давление разрыва	5000 бар (500 МПа)
Минимальная температура	-30°C (-22°F)
Максимальная температура	100°C (212°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк-никель
Материал уплотнения	NBR

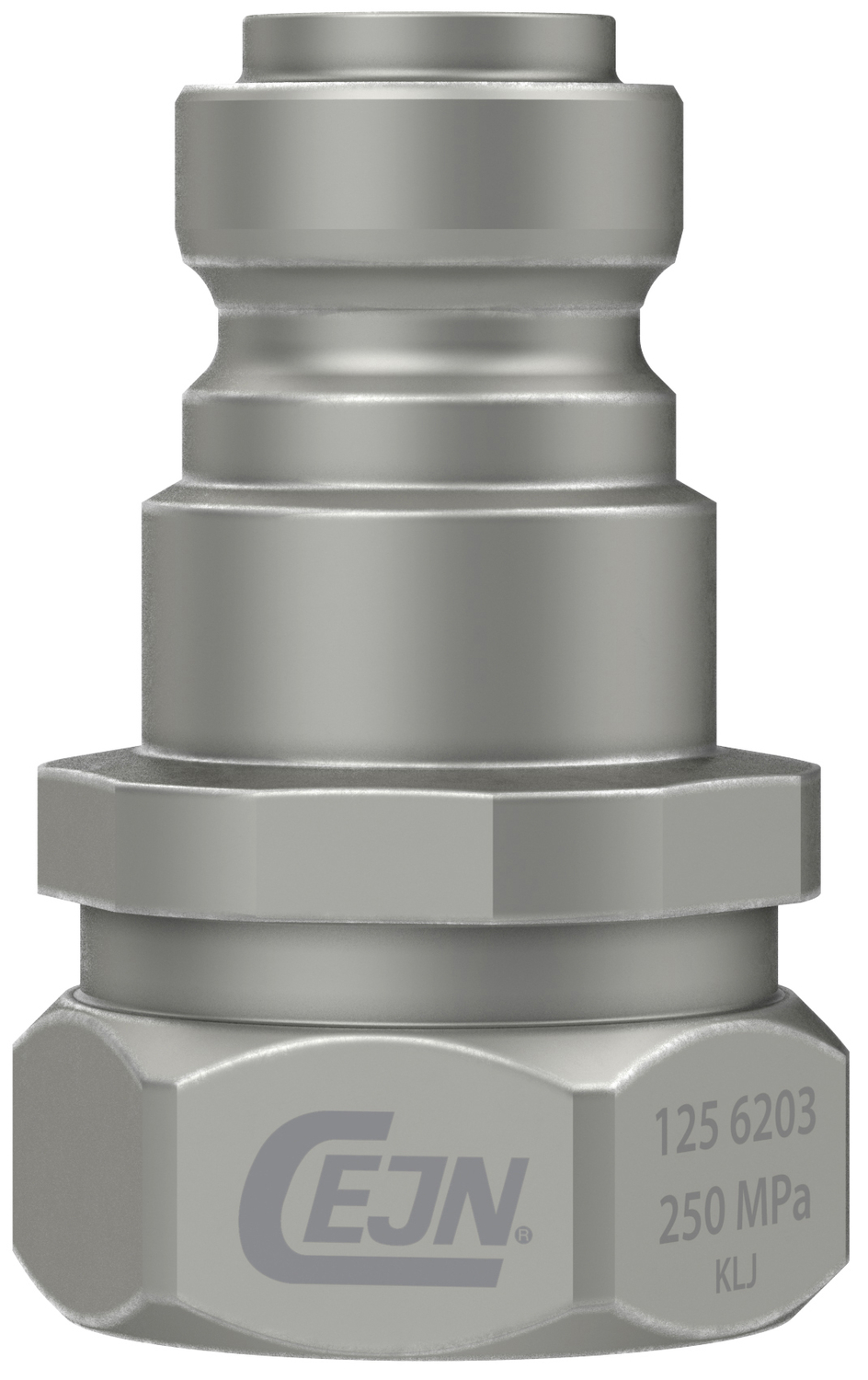

Штуцер

Штуцер серии 125 предназначен для работы в паре с муфтой этой же серии и обеспечивает герметичное соединение в гидравлических системах сверхвысокого давления. Компактные размеры и прочная конструкция делают его удобным для работы в ограниченном пространстве.

Характеристики штуцера

Артикул	101256203
Категория	Штуцер
Исполнение	Внутренняя резьба
Метод уплотнения	CMS
Описание уплотнения	CMS = металлическое уплотнение CEJN. Конус 120° на муфте соединяется с конусом 100° на штуцере.
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	G 1/4"
Длина	38 мм
Диаметр	24.7 мм
Размер под ключ	22 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	5.8 л/мин
Максимальное рабочее давление	2500 бар (250 МПа)
Минимальное давление разрыва	5000 бар (500 МПа)
Минимальная температура	-30°C (-22°F)
Максимальная температура	100°C (212°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Цинк-никель
Материал уплотнения	NBR

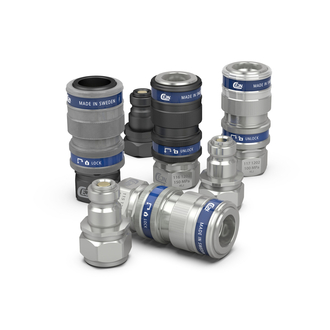

Описание серии

Series 125, 250 MPa

Серия 125 — это оригинальная разработка CEJN, на которую клиенты полагаются уже более 40 лет. Она отличается крайне малыми наружными габаритами и запатентованной конструкцией уплотнения. Серия зарекомендовала себя как надёжное решение для болтовых натяжителей, съёмников подшипников и других применений.

Безкапельное соединение и разъединение входят в стандартную комплектацию, как и пластиковые пылезащитные колпачки, увеличивающие срок службы всей гидравлической системы. Предохранительная блокировка также входит в стандартное исполнение и обеспечивает дополнительный уровень безопасности, исключая риск случайного отсоединения.

Все открытые наружные компоненты изготовлены из стали с цинковым покрытием.
