Hot Bolt Clamp System — система замены шпилек под давлением

Описание

Hot Bolt Clamp System — промышленная система для безопасной замены повреждённых и/или подвергнувшихся коррозии шпилек и гаек на трубопроводах без остановки производства. Система обеспечивает сохранение целостности соединения и позволяет выполнять обслуживание без остановки технологического процесса.

Решение широко применяется в нефтегазовой отрасли и промышленности, где критически важно производить замену крепежа без разгерметизации и простоев.

Особенности и преимущества

• Замена шпилек без остановки трубопровода
• Сохранение герметичности соединения
• Безопасная работа под давлением
• Антикоррозийная обработка всех элементов
• Гибкая конфигурация под задачи заказчика
• Совместимость с ручными, пневматическими и электрическими насосами

Технические характеристики

Система	Hot Bolt Clamp
Количество зажимов	4 шт
Усилие	34 кН (каждый)
Ход	10 мм
Макс. давление	700 бар

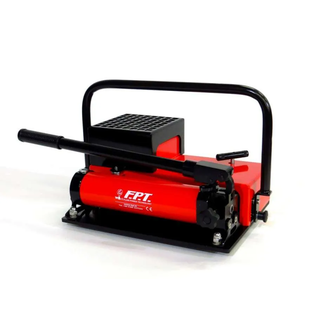

Насос	FPT PMSA2
Код комплекта	KIT-4HBRC-35

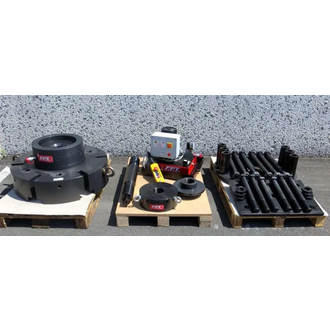

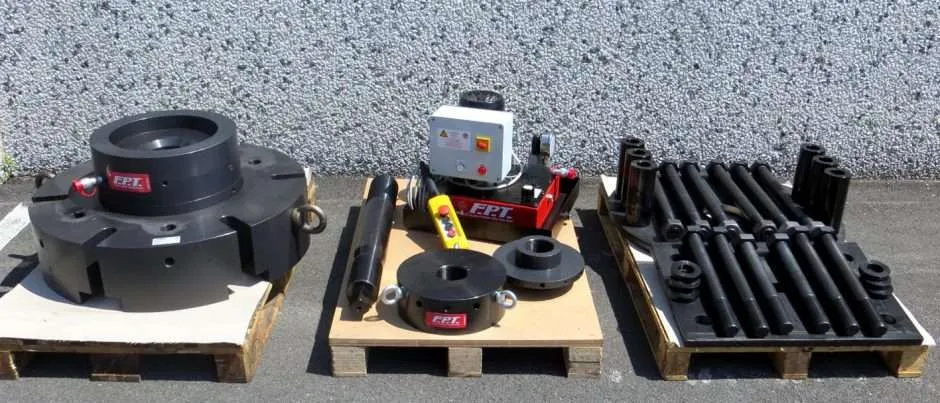

Комплектация

Принцип работы

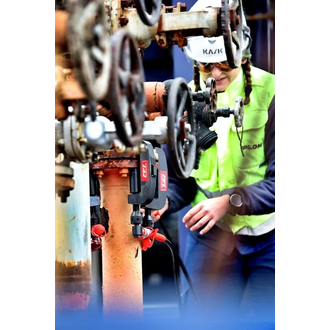

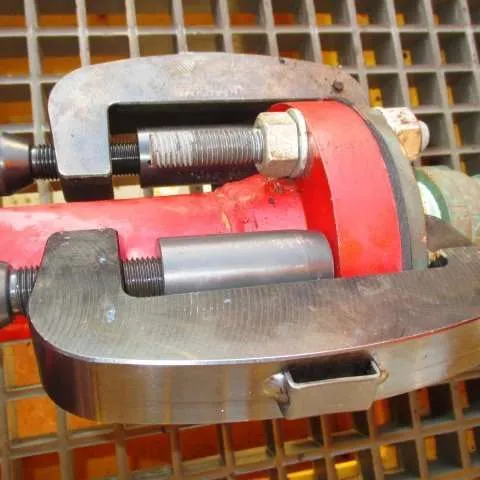

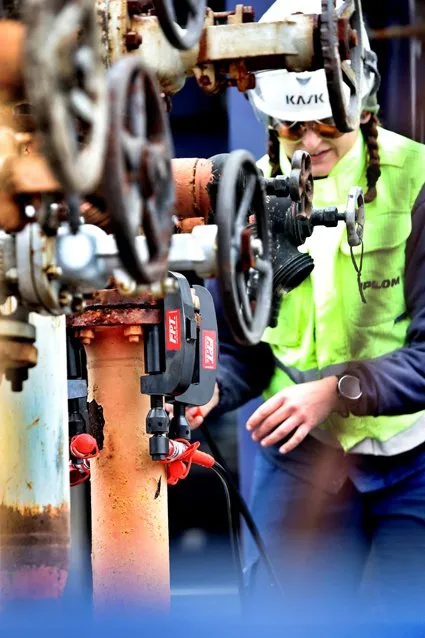

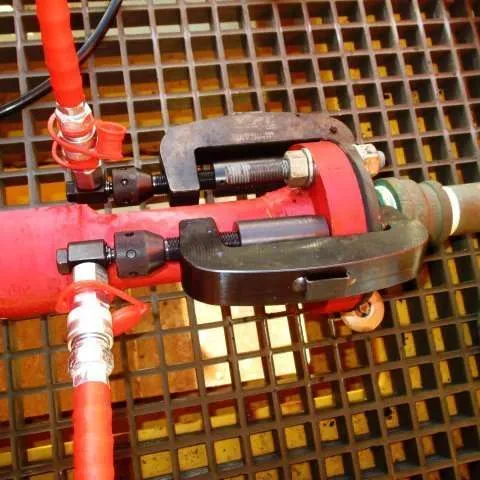

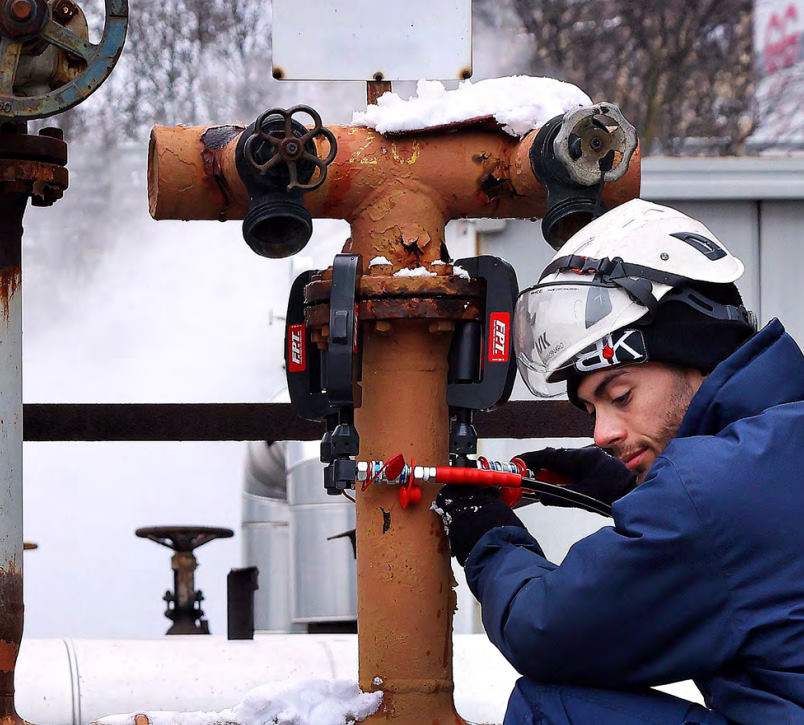

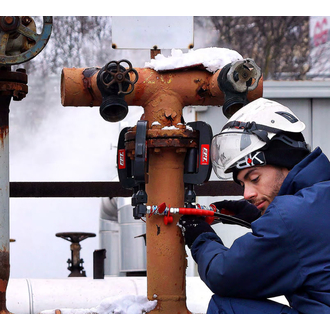

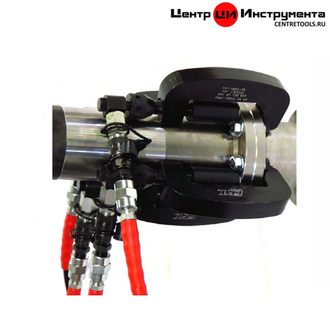

Гидравлические зажимы устанавливаются на шпильки фланцевого соединения и создают усилие, позволяющее безопасно снять повреждённые или заржавевшие гайки. При этом соединение остаётся под контролем и сохраняет герметичность.

Система позволяет выполнять обслуживание трубопроводов в рабочем состоянии без остановки процесса и без снижения давления.

Дополнительные возможности

Система может комплектоваться электрическими или пневматическими насосами, а также многовыходными станциями для одновременной работы нескольких инструментов.

Возможна разработка индивидуальных решений под конкретные проекты. Производитель имеет более 50 лет опыта в области гидравлического оборудования высокого давления.

Как работает система (3 шага)

Пошаговый процесс работы

1. Установка	Гидравлические зажимы устанавливаются на шпильки фланцевого соединения через болтовые отверстия. Система фиксируется без нарушения герметичности.
2. Нагрузка	С помощью насоса создаётся гидравлическое усилие до 700 бар, которое разгружает крепёж и позволяет безопасно снять повреждённые или заржавевшие гайки.
3. Замена	После снятия повреждённых элементов производится установка новых шпилек и гаек, при этом соединение остаётся под контролем и не требует остановки системы.

Область применения

• Нефтегазовая отрасль
• Трубопроводные системы
• Энергетика
• Промышленное обслуживание
