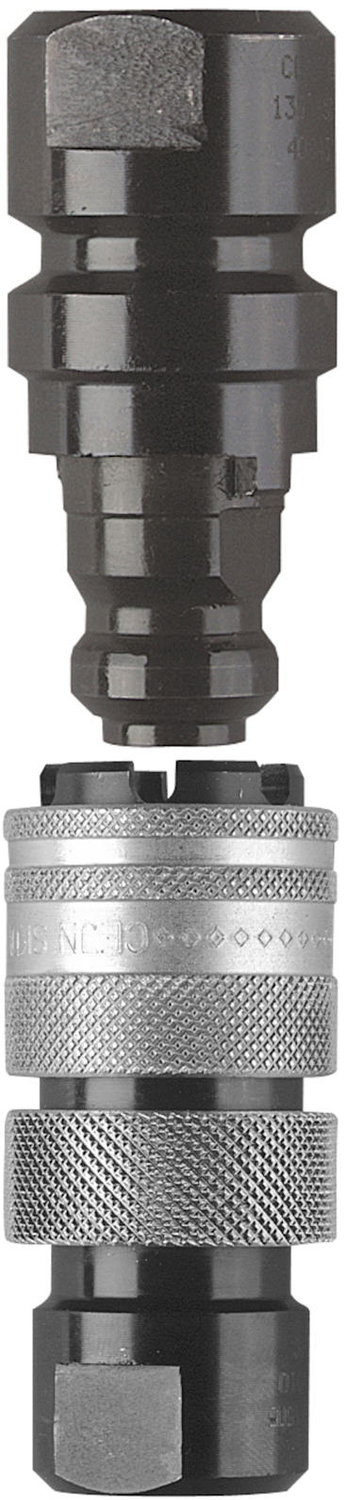

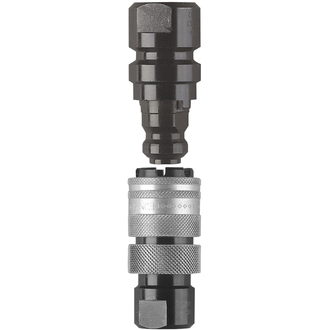

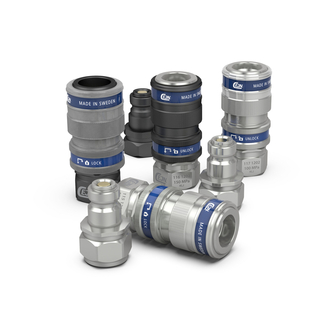

Быстроразъёмное соединение CEJN M16x1.5 3000 бар (300 МПа) Series 135

Series 135 — быстроразъёмные соединения сверхвысокого давления CEJN, рассчитанные на рабочее давление до 300 MPa (3000 bar). Серия предназначена для безопасного и удобного соединения насосов, рукавов и гидравлического оборудования при экстремально высоком давлении. Соединение и разъединение выполняются по технологии Non-Drip, а муфта оснащена предохранительным кольцом, снижающим риск случайного разъединения.

Характеристики полного комплекта

Общие характеристики комплекта

Серия	Series 135, 300 MPa
Тип соединения	M16x1.5
Номинальный диаметр потока	2.5 мм
Максимальный расход масла	4.6 л/мин
Минимальное давление разрыва	6000 бар (600 МПа)
Максимальное рабочее давление	3000 бар (300 МПа)
Основной материал	Закалённая сталь
Поверхностная обработка	Чёрное защитное покрытие
Материал уплотнения	NBR

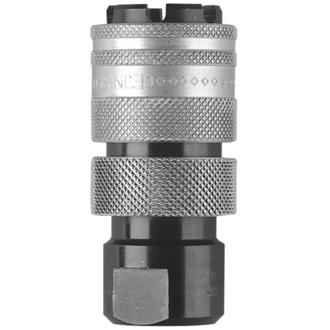

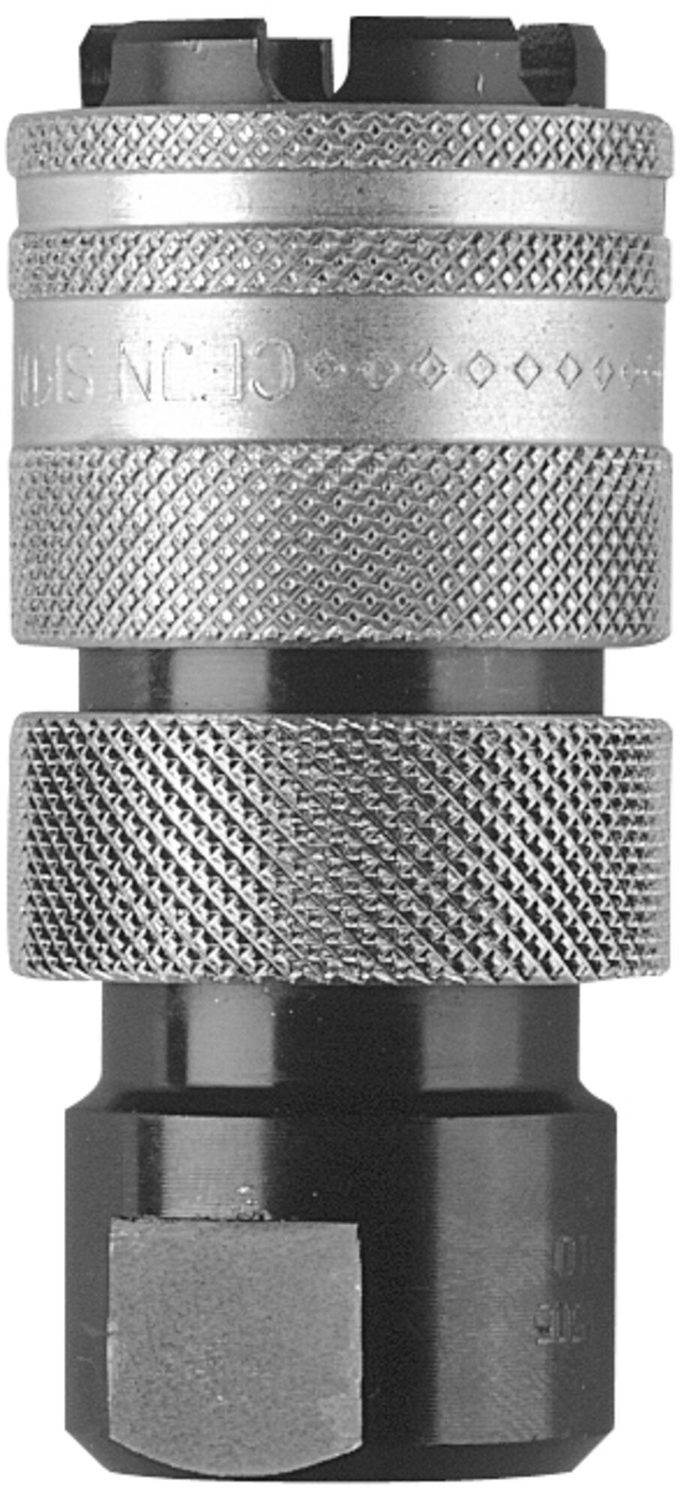

Муфта

Муфта Series 135 с внутренней резьбой M16x1.5 и уплотнительным конусом 60° предназначена для гидравлических систем сверхвысокого давления. Предохранительное кольцо на запорной втулке помогает предотвратить случайное разъединение, а конструкция Non-Drip уменьшает потери рабочей жидкости и попадание воздуха в систему при подключении и отключении.

Характеристики муфты

Артикул	101351505
Категория	Муфта с предохранительной блокировкой
Исполнение	Внутренняя резьба с уплотнительным конусом 60°
Метод уплотнения	Конус 60°
Описание уплотнения	Металлическое уплотнение по конусу 60°
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	M16x1.5
Длина	64 мм
Диаметр	30 мм
Размер под ключ	22 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	4.6 л/мин
Максимальное рабочее давление	3000 бар (300 МПа)
Минимальное давление разрыва	6000 бар (600 МПа)
Минимальная температура	-20°C (-4°F)
Максимальная температура	80°C (176°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Чёрное защитное покрытие
Материал уплотнения	NBR

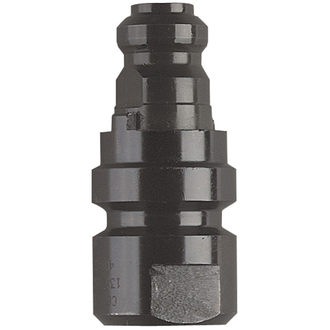

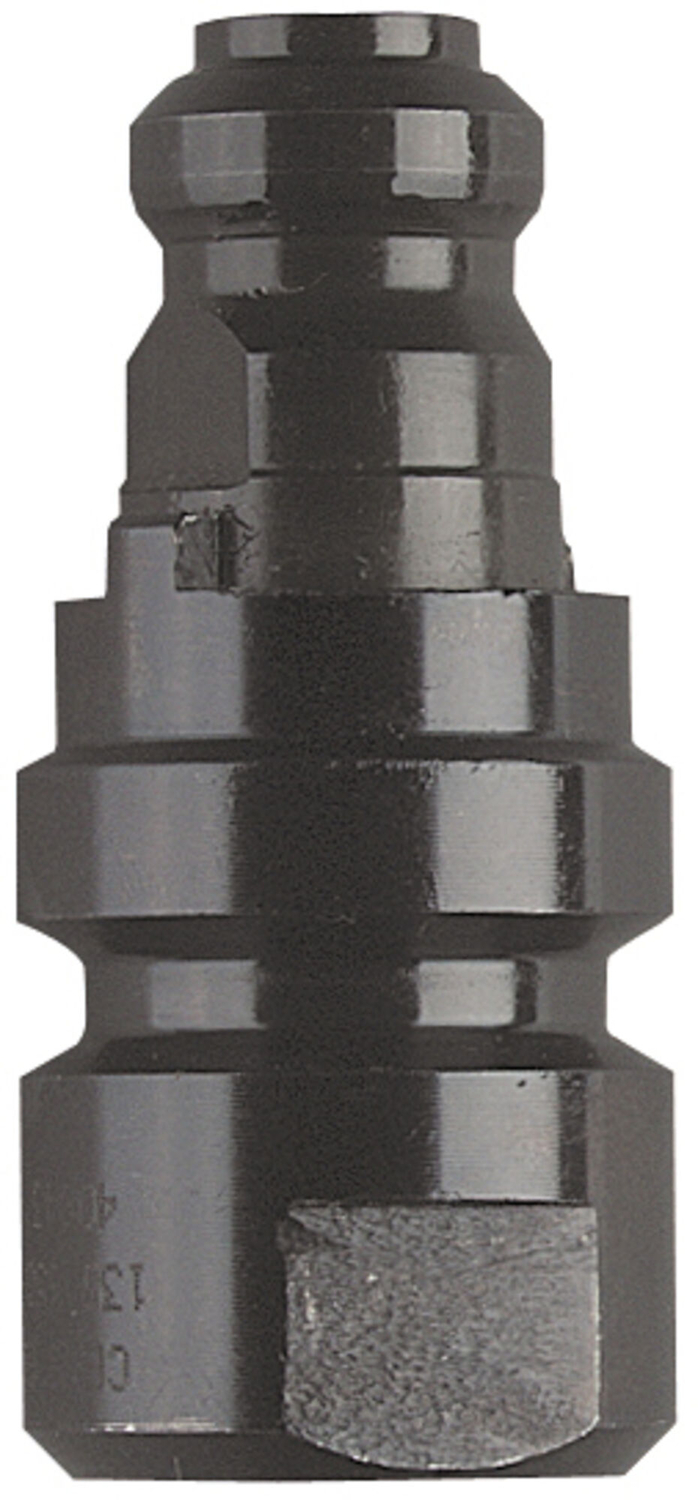

Штуцер

Штуцер Series 135 предназначен для работы в паре с муфтой этой же серии. Стандартное исполнение допускает вращение в соединении; для применений с большим количеством циклов давления CEJN также предлагает невращающееся исполнение. Оба варианта имеют внутреннюю резьбу M16x1.5 и уплотнение по конусу 60°.

Характеристики штуцера

Артикул	101356505
Категория	Штуцер
Исполнение	Стандартное, внутренняя резьба с уплотнительным конусом 60°
Метод уплотнения	Конус 60°
Описание уплотнения	Металлическое уплотнение по конусу 60°
Тип соединения	Стандартные быстроразъёмные соединения
Присоединение	M16x1.5
Длина	55.3 мм
Диаметр	25 мм
Размер под ключ	22 мм
Рекомендуемый момент затяжки	40–50 Nm
Номинальный диаметр потока	2.5 мм
Расход масла	4.6 л/мин
Максимальное рабочее давление	3000 бар (300 МПа)
Минимальное давление разрыва	6000 бар (600 МПа)
Минимальная температура	-20°C (-4°F)
Максимальная температура	80°C (176°F)
Основной материал	Закалённая сталь
Поверхностная обработка	Чёрное защитное покрытие
Материал уплотнения	NBR

Описание серии

Series 135, 300 MPa

Series 135 разработана CEJN для гидравлических систем с экстремально высоким рабочим давлением до 300 МПа (3000 бар). Муфта и штуцер рассчитаны на давление до 300 МПа также в разъединённом состоянии. Безкапельное соединение и разъединение Non-Drip входят в стандартное исполнение.

Муфта оснащена предохранительным кольцом запорной втулки, которое помогает исключить непреднамеренное разъединение. Пластиковые пылезащитные колпачки входят в стандартную комплектацию муфты и штуцера. Каждый компонент проходит испытание при полном рабочем давлении перед поставкой.

Штуцеры доступны в стандартном вращающемся исполнении и в невращающемся исполнении. Невращающийся вариант предназначен для случаев, где необходимо снизить износ от взаимного вращения соединённых деталей. Series 135 рекомендуется прежде всего для гидравлических съёмников подшипников, сепараторов и установок гидравлических испытаний.
