Гайковерт динамометрический гидравлический высокомоментный RTE10
Описание
RTE10 — высокомощный гидравлический динамометрический гайковерт, предназначенный для точной затяжки и ослабления крупногабаритных резьбовых соединений с крутящим моментом до 11 766 Нм.
Модель применяется при монтаже и обслуживании промышленного оборудования, крупных фланцевых соединений, энергетических установок, нефтегазового оборудования, металлоконструкций и тяжёлой техники.
Корпус инструмента изготовлен из высокопрочной легированной стали с применением высокоточной обработки на станках с ЧПУ. Конструкция рассчитана на длительную эксплуатацию при высоких рабочих нагрузках.
Поворотное гидравлическое соединение на 360° позволяет удобно располагать рукава высокого давления и использовать гайковерт в ограниченном рабочем пространстве.
Технические характеристики RTE10Модель RTE10 Тип инструмента Гидравлический динамометрический гайковерт Минимальный крутящий момент 1 150 Нм Максимальный крутящий момент 11 766 Нм Максимальное рабочее давление 700 бар Размер привода 1 1/2" Вес 14 кг Длина L1 256 мм Длина L2 355 мм Высота H1 251 мм Высота H2 125 мм Радиус R 69 мм Поворот гидравлического соединения 360° Угол поворота за рабочий цикл До 32° Материал корпуса Высокопрочная легированная сталь Подключение Быстроразъёмные гидравлические соединения

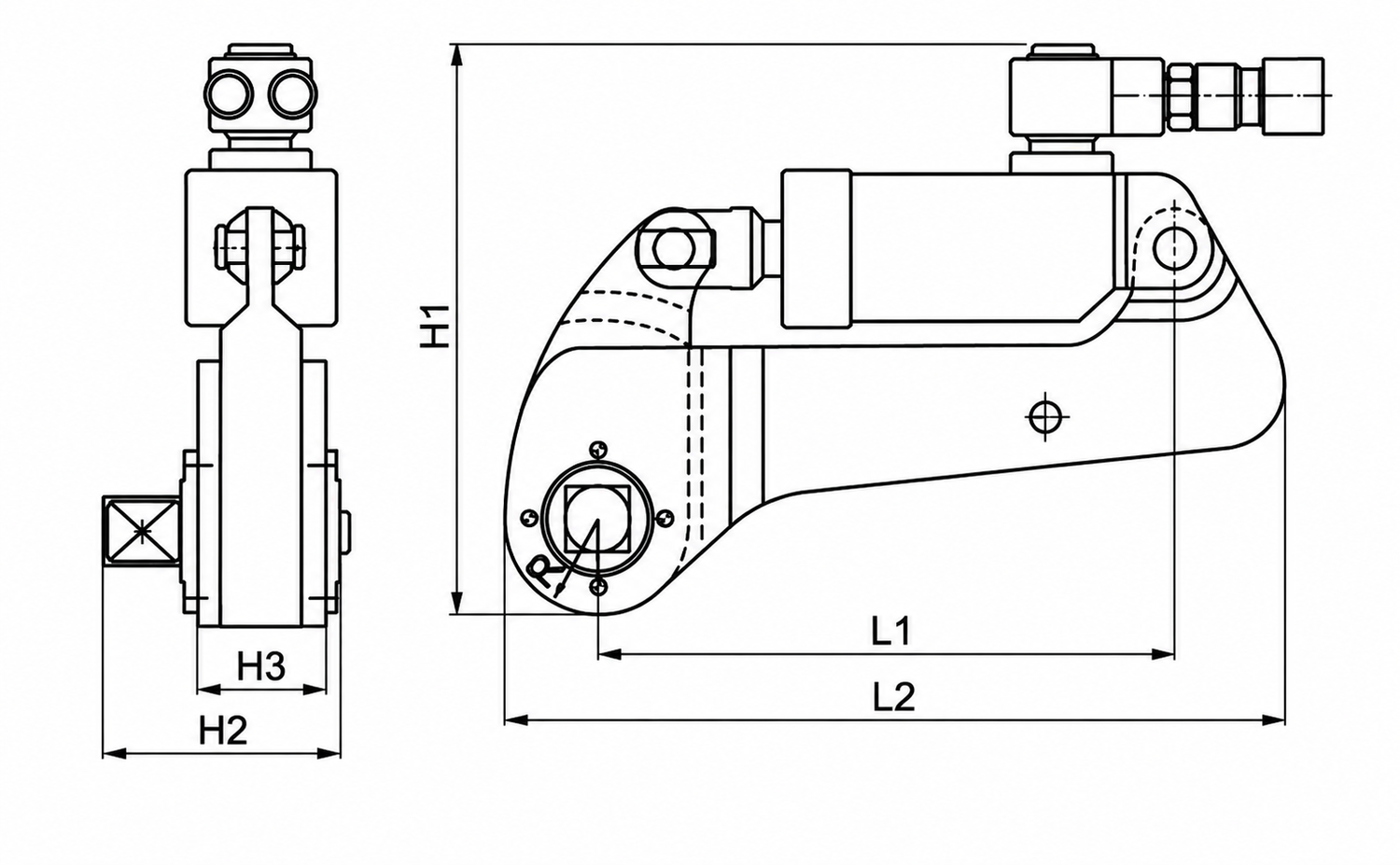

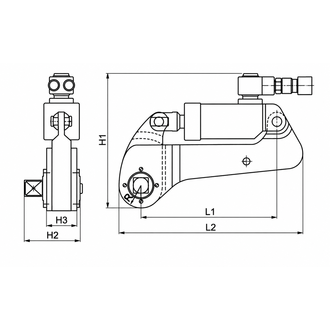

Схема габаритных размеров RTE10 Преимущества
- Максимальный крутящий момент 11 766 Нм.
- Высокопрочный корпус из легированной стали.
- Высокоточная обработка деталей на станках с ЧПУ.
- Поворотное гидравлическое соединение на 360°.
- Возможность эксплуатации в ограниченном рабочем пространстве.
- Быстроразъёмное подключение к гидравлической насосной станции.
- Простая и надёжная конструкция, удобная в обслуживании.
- Возможность применения сменных шестигранных вставок различных размеров.
- Возможность использования удлинённых шестигранных вставок.
- Угол поворота до 32° за один рабочий цикл.
- Точная и контролируемая затяжка ответственных резьбовых соединений.
Области применения
- Монтаж и обслуживание крупногабаритных фланцевых соединений.
- Обслуживание энергетического и нефтегазового оборудования.
- Тяжёлое машиностроение и металлургические предприятия.
- Обслуживание промышленных прессов и технологических установок.
- Судостроение и ремонт крупногабаритной техники.
- Монтаж металлоконструкций и промышленное строительство.
Модельный ряд RTE
Технические характеристики серии RTEМодель Привод Крутящий момент, Нм Вес, кг Размеры, мм R, мм Мин. Макс. L1 L2 H1 H2 RTE05 1" 516 5 016 7 211 289 204 91 50 RTE10 1 1/2" 1 150 11 766 14 256 355 251 125 69 RTE20 2" 1 959 19 583 19 274 389 285 141 78 RTE40 2 1/2" 3 870 38 400 37 329 473 332 174 96 RTE60 2 1/2" 5 760 57 499 53 370 542 382 179 101 RTE80 3" 7 938 79 379 79 409 598 424 208 118 RTE100 3 1/4" 10 460 103 650 91 430 624 430 227 124 RTE120 3 1/2" 12 132 120 383 122 447 655 453 240 132 RTE180 4" 18 268 180 650 175 505 758 513 270 150 Сменный шестигранный привод
Возможно изготовление сменных шестигранных вставок различных размеров и специальных исполнений в соответствии с параметрами резьбовых соединений заказчика.
Правильный выбор крутящего момента
Перед выбором гайковерта необходимо определить момент затяжки и момент ослабления резьбового соединения. Для страгивания и демонтажа болта рекомендуется выбирать инструмент, максимальный крутящий момент которого составляет не менее 150% от требуемого момента затяжки.
Видео работы гидравлического динамометрического гайковерта серии RTE
Работа динамометрического гайковерта серии RTE совместно со станцией RP-D-2Примечание. Для обеспечения точности, безопасности и максимальной производительности рекомендуется использовать гайковерт RTE10 совместно с совместимой гидравлической насосной станцией, рукавами высокого давления, быстроразъёмными соединениями и гидравлическим маслом, соответствующим требованиям производителя.
Документация
Подробная таблица соответствия давления гидравлической системы создаваемому крутящему моменту доступна в документации:
Скачать таблицу соответствия давления и крутящего момента (PDF) -
Приводной квадрат 1 1/2" Тип питания Гидравлический Крутящий момент (мин) Н*м 1100 Крутящий момент (макс) Н*м 11700 Тип динамометрический Производитель Baier Hydraulic -
-
