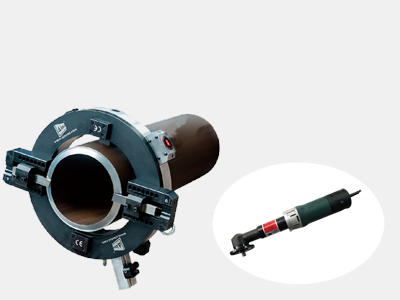

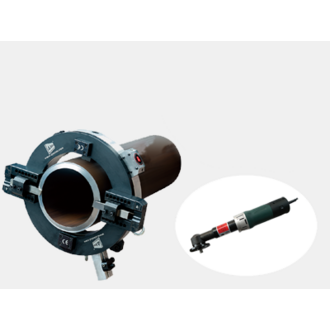

Разъемный труборез 1040 - 1240 мм (40" - 48") электрический ISD-1240 Aotai
Арт. ISD-1240
Доступно под заказ
Разъёмный труборез предназначен для резки труб, снятия фаски (всех типов), зенкования труб и фланцев.
От
с НДС
Описание
Фотографии
Отзывы
-

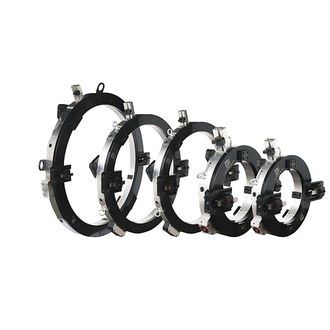

Разъёмный труборез (фаскосниматель) с разъёмной рамой
Разъёмный труборез предназначен для резки труб, снятия фаски (всех типов), зенкования труб и фланцев. Продуманная конструкция и разделяемая на две части рама упрощают монтаж и настройку на трубах различного диаметра. Применяется на трубопроводах в нефтяной, газовой, пищевой, химической промышленности, а также на электростанциях (в т.ч. атомных) и котельных. Доступно 16 моделей с шагом 152,4 мм (6″) и 4 варианта привода.
Особенности
- Разъёмная рама — простота установки и эксплуатации.
- Многоточечный зажим — надёжная фиксация станка на трубе.
- Холодная резка — без негативного влияния на свойства материала трубы.
- Автоподача — резка и снятие фаски одновременно.
- Фаски всех стандартных типов: U, V, Y, J.
Возможности
- Резка труб
- Снятие фаски
- Резка и снятие фаски одновременно
- Снятие фаски сложной формы
- Растачивание
- Проточка поверхности фланца
- Обработка канавок
Возможности
Таблица моделейМодель Диапазон наружного диаметра трубы(OD) Толщина стенки, мм Обороты, об/мин Электр.. Пневм. Серво. Гидравл. мм дюймы стандарт макс. ISD-90 ISF-90 SKD-90 HYD-90 20 - 90 3/8″–3″ 30 – 34 ISD-168 ISF-168 SKD-168 HYD-168 25 - 168 1″ - 6″ 30 50 24 ISD-219 ISF-219 SKD-219 HYD-219 50 - 219 2″ - 8″ 30 50 23 ISD-273 ISF-273 SKD-273 HYD-273 114 - 273 4″ - 10″ 30 75 23 ISD-323 ISF-323 SKD-323 HYD-323 168 - 323 6″ - 12″ 30 75 23 ISD-355 ISF-355 SKD-355 HYD-355 177 - 355 8″ - 14″ 30 110 23 ISD-406 ISF-406 SKD-406 HYD-406 254 - 406 10″ - 16″ 30 110 22 ISD-457 ISF-457 SKD-457 HYD-457 323 - 457 12″ - 18″ 30 110 20 ISD-508 ISF-508 SKD-508 HYD-508 355 - 508 14″ - 20″ 30 110 20 ISD-559 ISF-559 SKD-559 HYD-559 406 - 559 16″ - 22″ 30 110 14 ISD-610 ISF-610 SKD-610 HYD-610 457 - 610 18″ - 24″ 30 110 14 ISD-762 ISF-762 SKD-762 HYD-762 610 - 762 24″ - 30″ 30 110 13 ISD-914 ISF-914 SKD-914 HYD-914 762 - 914 30″ - 36″ 30 110 11 ISD-1066 ISF-1066 SKD-1066 HYD-1066 914 - 1066 36″ - 42″ 30 110 10 ISD-1160 ISF-1160 SKD-1160 HYD-1160 980 - 1160 38″ - 44″ 30 110 9 ISD-1240 ISF-1240 SKD-1240 HYD-1240 1040 - 1240 40″ - 48″ 30 110 9 Варианты привода
Электрический привод
Удобное подключение к сети, стабильная работа, популярный выбор.
Требования к электропитанию: 220–240 В, 1 фаза, 50/60 Гц.
Двигатель с щётками: 1,43 кВт; 1,7 кВт; 2,4 кВт.
Бесщёточный: 1,5 кВт; 2,0 кВт; 3,0 кВт.
Доступен сдвоенный двигатель для крупной модели или тяжёлых условий.NC-привод (сервопривод)
Мощный привод, высокая эффективность; низкий шум, стабильность. Идеален для толстостенных и крупногабаритных труб.
Питание: 230 В, 1 фаза, 50/60 Гц; 380 В, 3 фазы, 50/60 Гц.
Мощность: 2,0 кВт или 3,0 кВт. Доступен сдвоенный двигатель.Пневмопривод
Взрывозащищённый, стабильный, прост в обслуживании.
Требования к воздуху: 1500–2000 л/мин при 0,63–0,8 МПа.
Мощность: 2 л.с., 3 л.с., 4 л.с. Доступен сдвоенный двигатель.Гидравлический привод
Мощный, эффективный, тихий и взрывозащищённый — для толстостенных и крупных труб.
Гидросистема: 28–50 л/мин при 13 МПа; питание станции 380 В, 3 фазы, 50/60 Гц.
Номинальное давление: 13 МПа; номинальный расход: 28 л/мин; макс. крутящий момент: 380 Н·м. -
-
