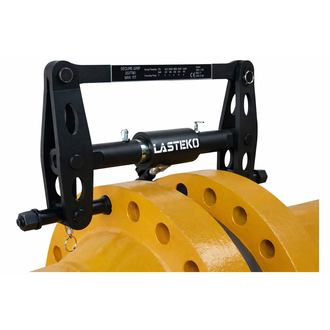

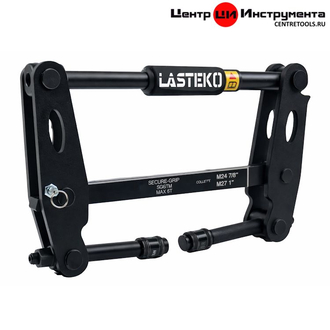

Разгонщик фланцев цангового типа 4,2 тонн (37 кН) SG4TM LASTEKO
Арт. SG4TM
Доступно под заказ
От
с НДС
Описание
Фотографии
Отзывы
-
Разгонщик фланцев SG4TM
Описание
SG4TM — механический разгонщик фланцев серии SG для контролируемого раскрытия фланцевых соединений. Модель подходит для монтажных и сервисных работ, где требуется безопасное разжатие фланцев с использованием болтовых отверстий.
Особенности и преимущества
- Подходит для использования на фланцах различных типов
- Работа через болтовые отверстия фланца
- Компактная конструкция для удобного применения
- Надёжный механизм фиксации

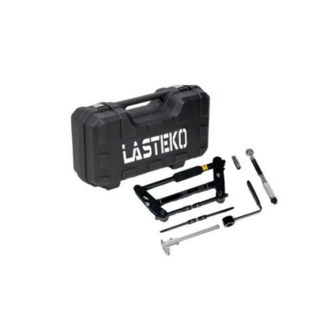

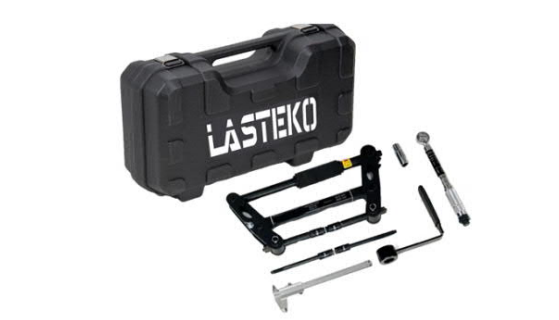

- Поставляется в кейсе для хранения и транспортировки
Технические характеристики SG4TMМодель SG4TM Тип M Максимальное усилие 4.2 т Максимальное рабочее давление 700 бар Вес инструмента 5 кг Вес брутто 9 кг Размер кейса 60x50x14 мм
Разгонщик фланцев SG4TM Серия SG
Разгонщики фланцев серии SG Технические характеристики серии SG

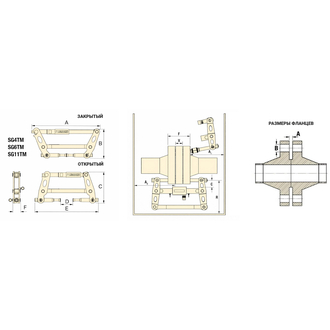

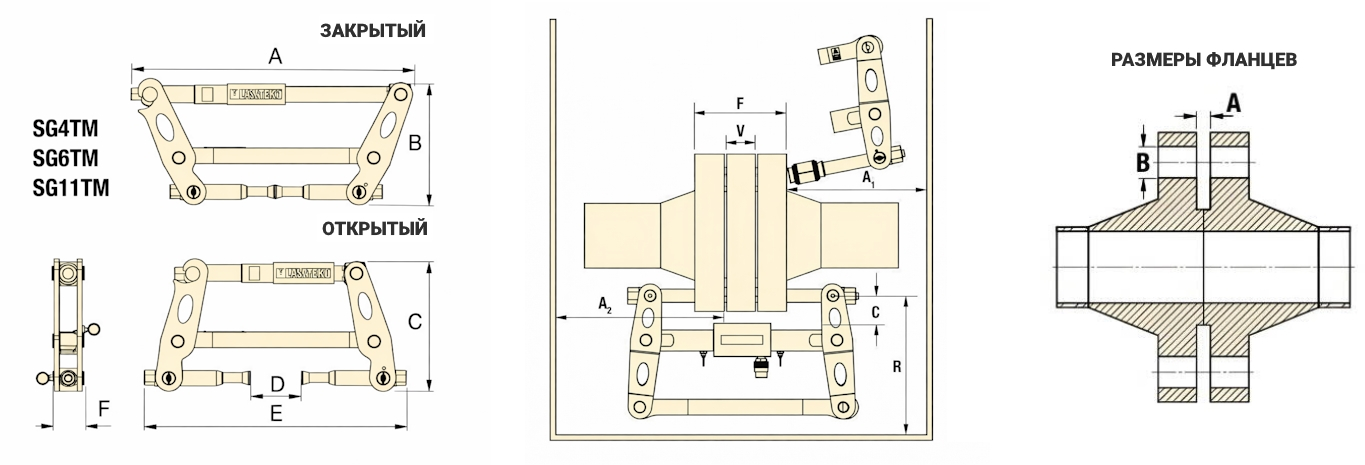

Основные характеристики серии SGМодель Тип Макс. усилие, т Макс. разгонка, мм Мин. зазор A, мм Диаметр отверстия B, мм A, мм B, мм C, мм D, мм E, мм F, мм Вес инструмента, кг Вес брутто, кг Размер кейса, мм SG4TM M 4.2< 75 0 17.5–23 398 190 182 75 385 48 5 9 60x50x14 SG6TM M 6.7 80 0 24–30 468 245 252 80 444 52 7 15 60x50x14 SG11TM M 12.4 90 0 30–39 516 250 263 90 462 60 10 17 63x52x15 SG13TE H 14.6 115 0 38–49 516 303 314 115 630 72 21 36 85x60x20 SG15TE H 16.9 100 0 47.5–62 60 346 380 100 720 80 25 43 85x60x20 Монтажные параметры серии SG
Параметры установки и зазоров серии SGМодель Толщина фланца F Толщина клапана / вставки V Зазор C Радиальное пространство R Осевое A1 Осевое A2 Мин Макс Измерено Мин Макс Измерено Макс Измерено Мин Измерено Мин Измерено SG4TM 60 185 Наружный торец фланца / Наружный торец фланца 0 45 Внутренний торец фланца / Внутренний торец фланца 50 Окружность болтовых отверстий / Наибольший Ø клапана 170 Окружность болтовых отверстий / Ближайшее препятствие 170 Наружный торец фланца / Ближайшее препятствие 200 Внутренний торец фланца / Ближайшее препятствие SG6TM 60 210 0 50 55 230 200 234 SG11TM 96 240 0 60 60 240 223 258 SG13TE 120 310 0 95 70 280 310 260 SG15TE 140 400 0 80 80 370 380 315 Применение разгонщиков фланцев LASTEKO
-
-
