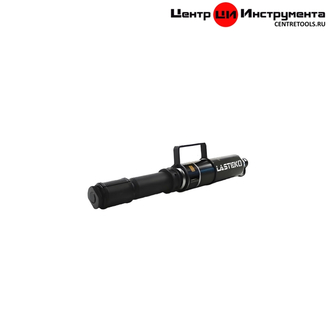

Разгонщик фланцев SG18TE

Описание

SG18TE — гидравлический разгонщик фланцев серии SG с цанговым механизмом фиксации. Модель предназначена для безопасного и контролируемого раскрытия фланцевых соединений на крупных фланцах и приводится в действие внешним ручным гидравлическим насосом.

Преимущества

• Уникальная технология расширяющейся цанги
• Требуется минимальный зазор либо работа возможна без предварительного зазора
• Надёжный механизм фиксации в болтовом отверстии
• Измеряемое и контролируемое усилие разгонки фланца
• Подходит для болтовых отверстий от 59,5 до 108 мм
• Уникальная технология расширяющейся цанги
• Максимальное рабочее давление 700 бар

Области применения

• Замена уплотнительных прокладок: фланцевых соединений
• Выставление соосности отверстий соединений на фланцах
• Строительство
• Плановое техническое обслуживание
• Остановы и ремонты
• Испытания
• Замена клапанов и арматуры

Технические характеристики SG18TE

Модель	SG18TE
Тип привода	Гидравлический
Исполнение	Collet Style Flange Spreader
Привод	Внешний ручной гидравлический насос
Диапазон болтовых отверстий	59,5–108 мм
Расстояние разгонки, максимум	100 мм
Размер сменной цанги	282 × 75 мм

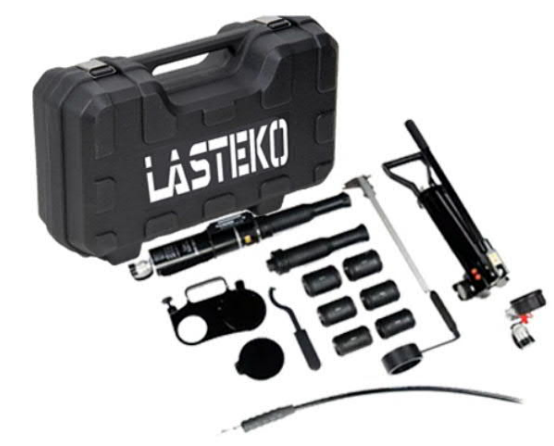

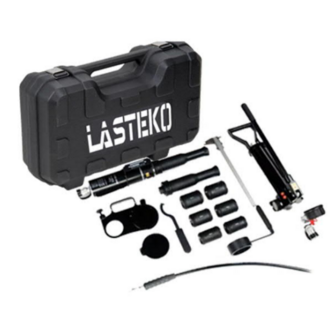

Комплектация SG18TE

1 x инструмент SG18TE

1 x распорный клин

1 x ручной гидравлический насос 700 бар с манометром

1 x гидравлический шланг 700 бар, 2 м

1 x штангенциркуль 300 мм

1 x проставка 12,5 мм

1 x шестигранный ключ 5 мм

1 x проставка 50 мм

1 x предохранительный блок

2 x цанги M60 (2-3/8")

2 x цанги M64 (2-1/2")

2 x цанги M70 (2-3/4")

1 x пластиковый кейс

Преимущества эксплуатации

Важное замечание

При раскрытии фланцевых соединений необходимо использовать минимум два разгонщика фланцев. Это позволяет поддерживать равномерную дистанцию раскрытия по поверхностям фланца.

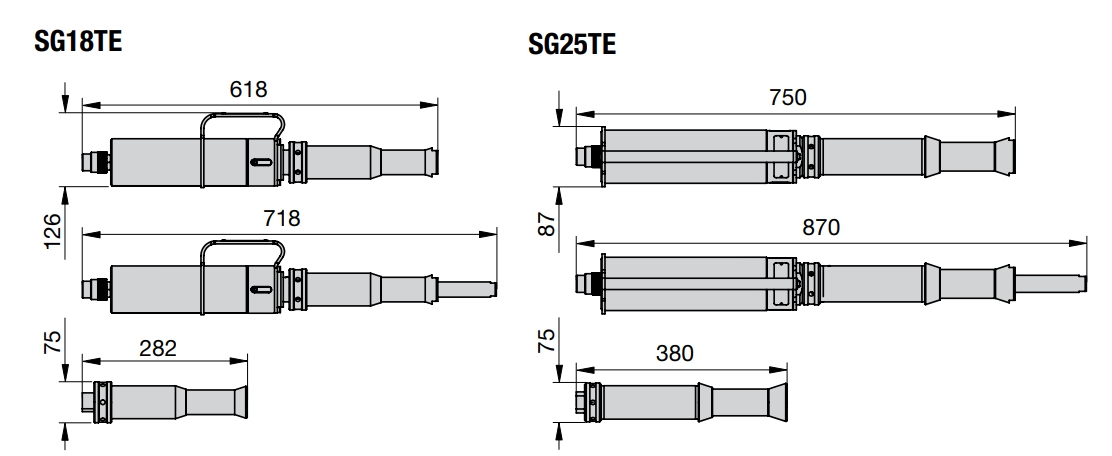

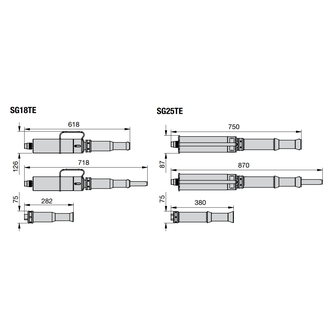

Технические характеристики серии SG (гидравлические модели)

Основные характеристики SG18TE / SG25TE

Модель	Тип	Макс. усилие, т	Макс. разгонка, мм	Мин. зазор A, мм	Диаметр отверстия B, мм	Вес инструмента, кг	Вес брутто, кг	Размер кейса, мм
SG18TE	Hydraulic	20.2	100	0	59.5–75	25	45	1040×59×22
SG25TE	Hydraulic	28.1	120	0	75–108	26	51	1040×59×22
